Carburador Carter 539 S y 698 S

[m606paz]

Arranco este tema ya que hace un par de años atras compre un Carburador Carter , nuevo sin uso.

Serian 3 los modelos que uno encuentra que se usaron en los MB y GPW

Encontramos el 539 S , early y late y el 698 S

En la siguiente tabla se pueden observar diferencias y datos a tener encuenta y poder identificar correctamente el carburador.





Si les interesa profundizar el tema les dejo el link de donde provienen las tablas http://www.fototime.com/ftweb/bin/ft.dl ... es?userid={081AB52E-F17C-4CA3-9AD6-3C4AD4817DEB} un trabajo realizado por Claude Pons, uno de los popes de G503

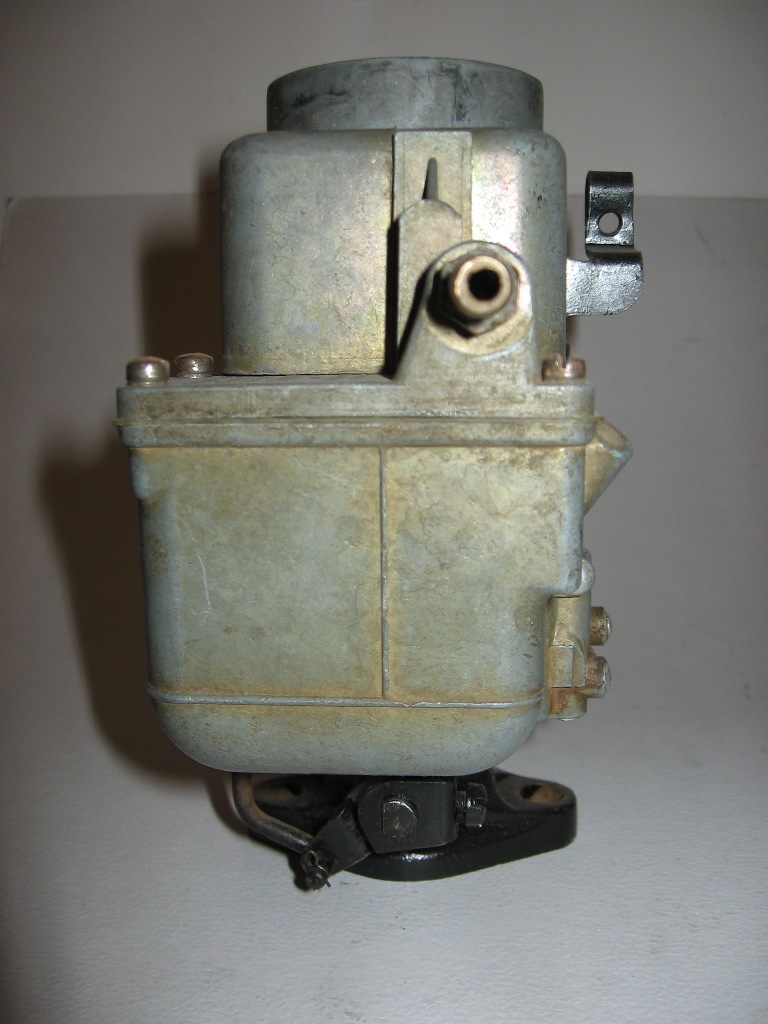

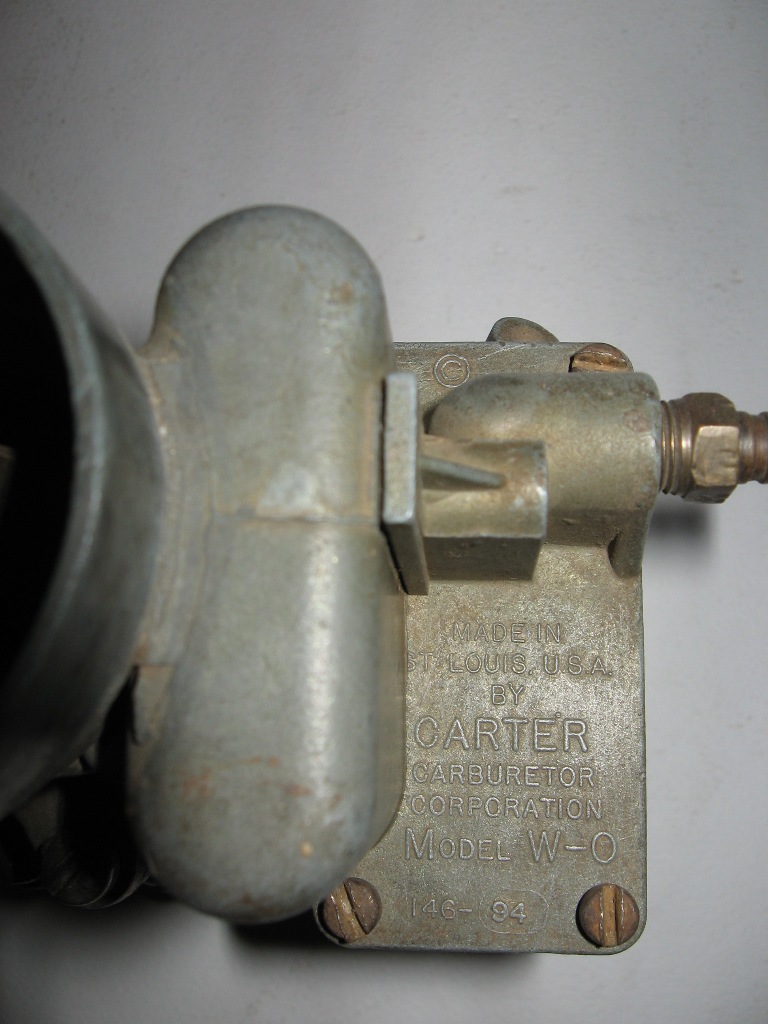

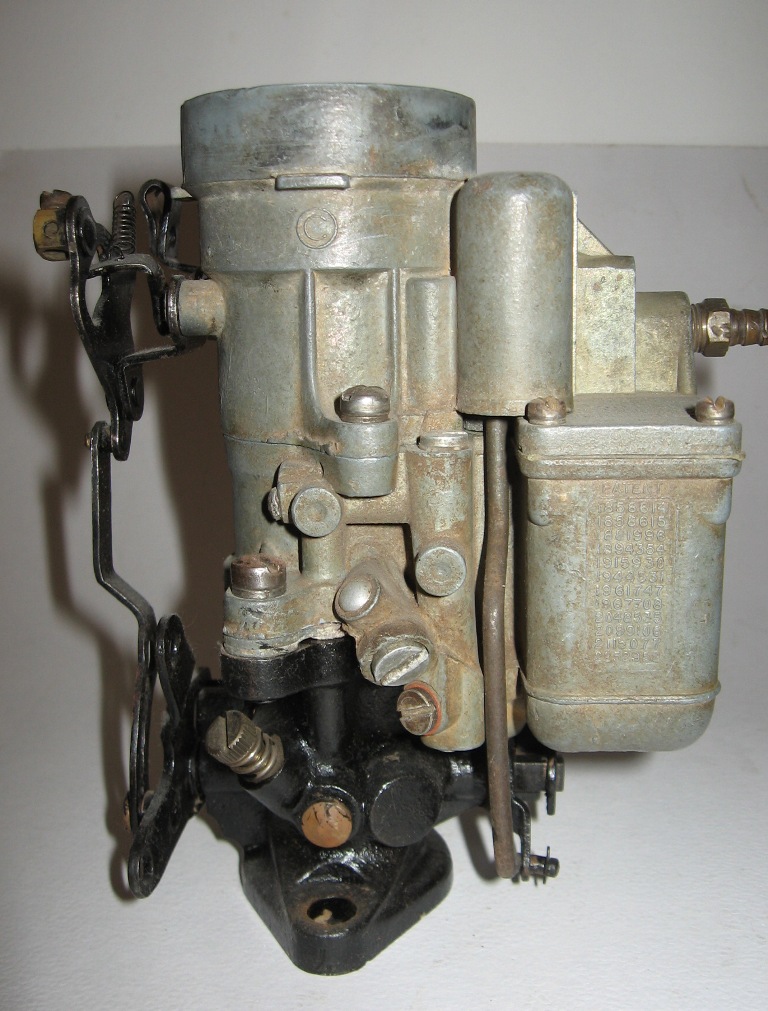

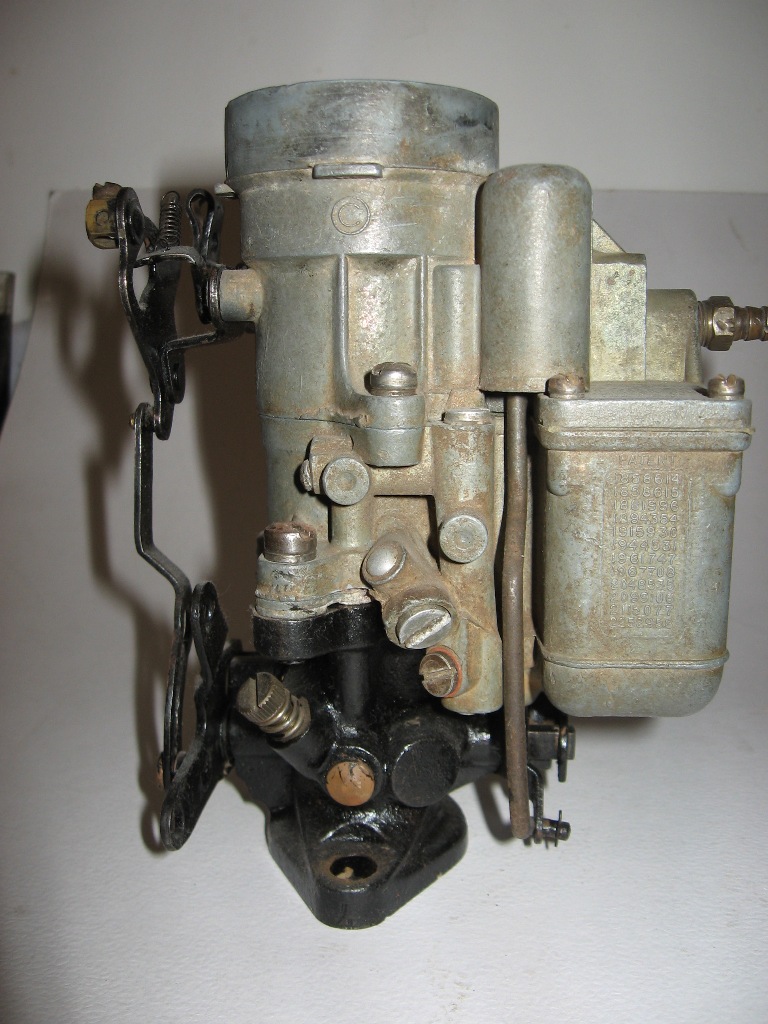

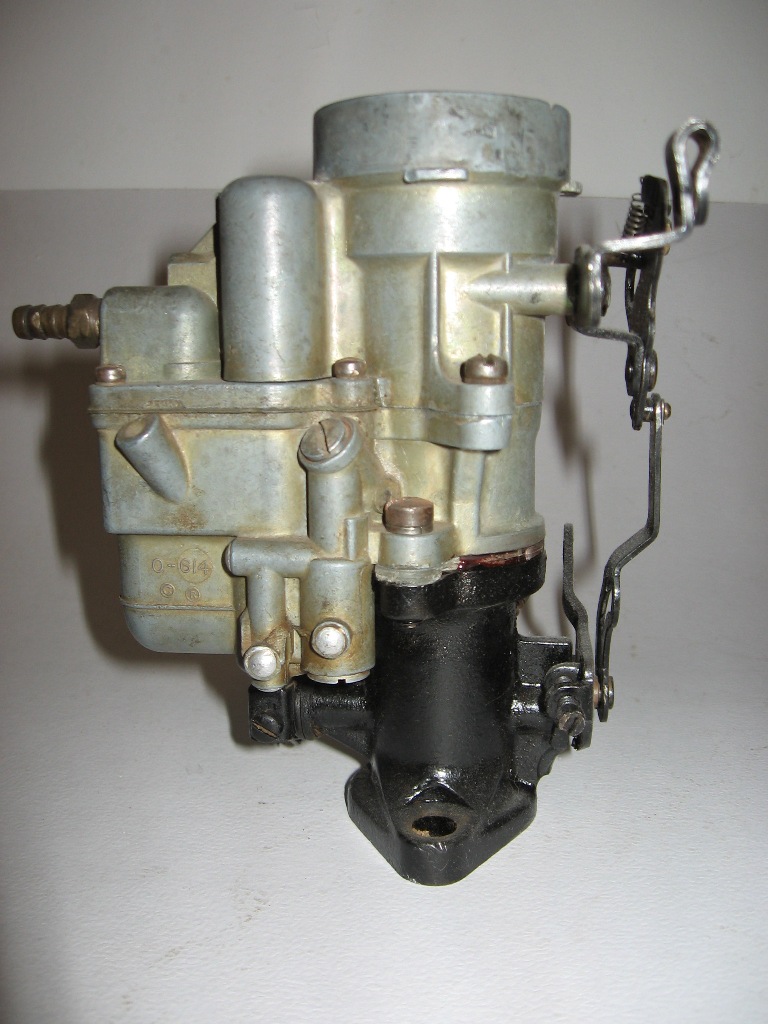

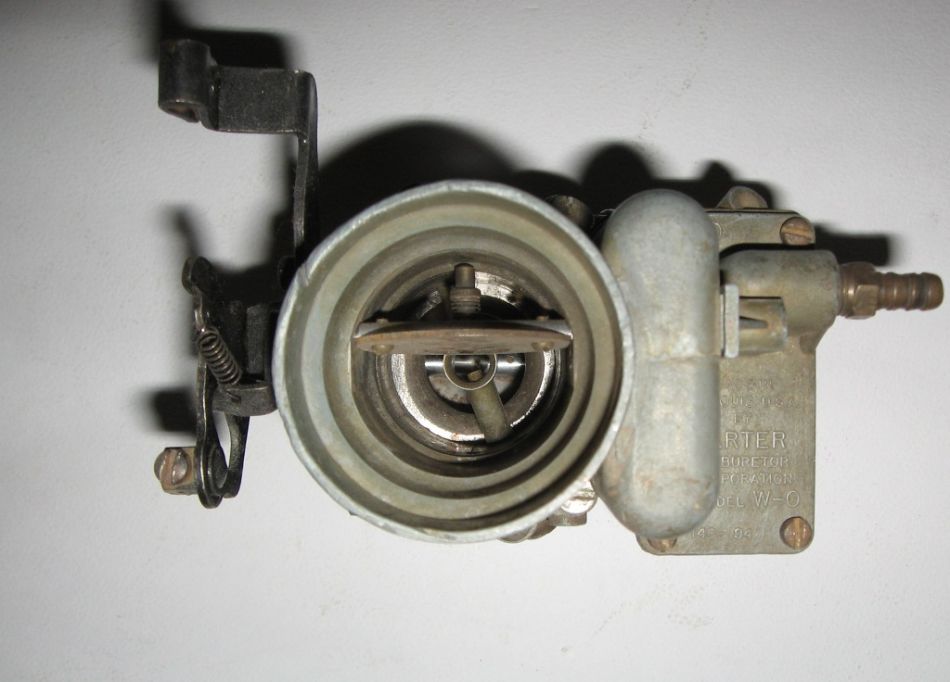

Y este es mi Carter

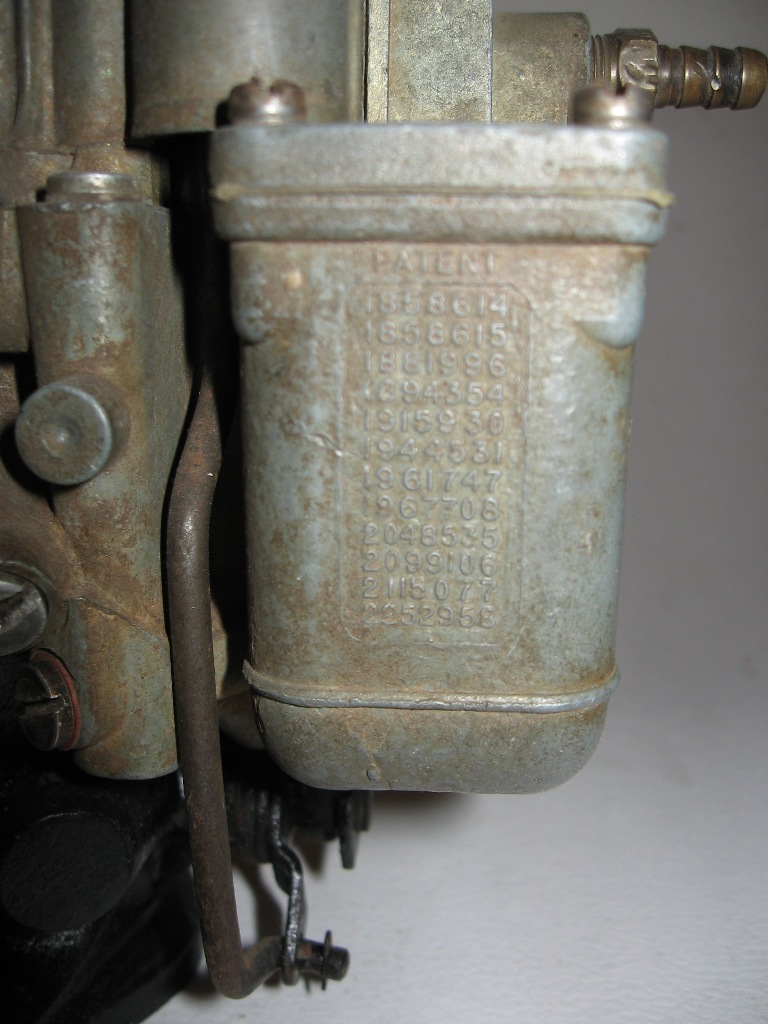

Seria un 698 S por que tiene 12 numeros de patente

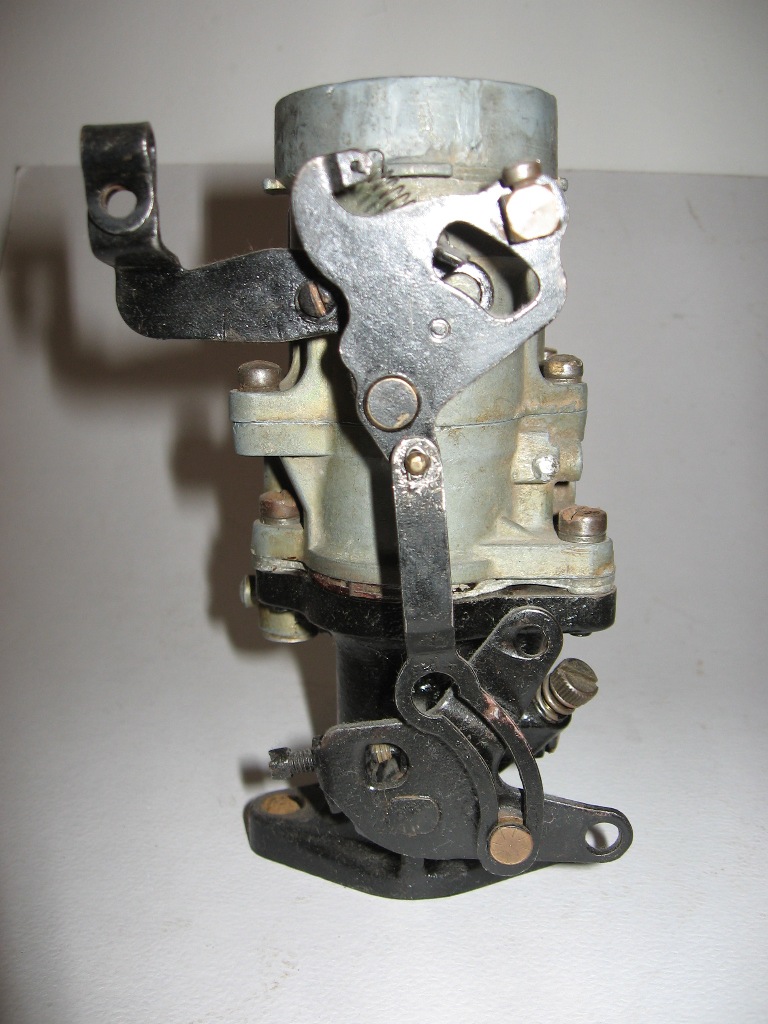

Observando fotografias de otro 698, al mio le falta la plancuelita donde me parece se sujeta el brazo actuador del acelerador...



Que opinan???

Saludos

[charlie s.]

Mariano,
muy bueno el post sobre los carburadores Carter. Según surge de la cantidad de patentes que tiene (12) efectivamente el tuyo sería un 698 S.
Como verificación final, dalo vuelta y fijate si en la base tiene estampado el #407 y una B características de los Carter de la WWII.
Fijate esta foto :


Uploaded with ImageShack.us
Slds,
Charlie

[m606paz]

Charlie
Gracias por la foto de la base.
En el mio no se encuentra ninguna descripcion ó no la veo..debere pasarle una lija fina...

Con respecto a la tabla de Claude Pons, me olvide las referencias







Saludos

[CharlyGPW]

Mariano muy buena info!!!!.

[m606paz]

Gracias Charly!!

Les dejo este link http://mightymo.org/Proj_Carter_WO_Rebuild.html para aquellos que necesiten reconstruir un carburador Carter!

Saludos

[m606paz]

[vladimirsinisi]

aca hay un 638SA son muy parecidos si no fueran por esas marcas que se diferencian ni cuenta me doy cual es cual

http://cgi.ebay.com/ebaymotors/ws/eBayI ... K:MEWAX:IT

[m606paz]

Hola Mariano, segun el tema que hiciste de los carburadores no me queda claro cual corresponderia a m gpw,
Abrazo
Vladimir

Hola Vladimir

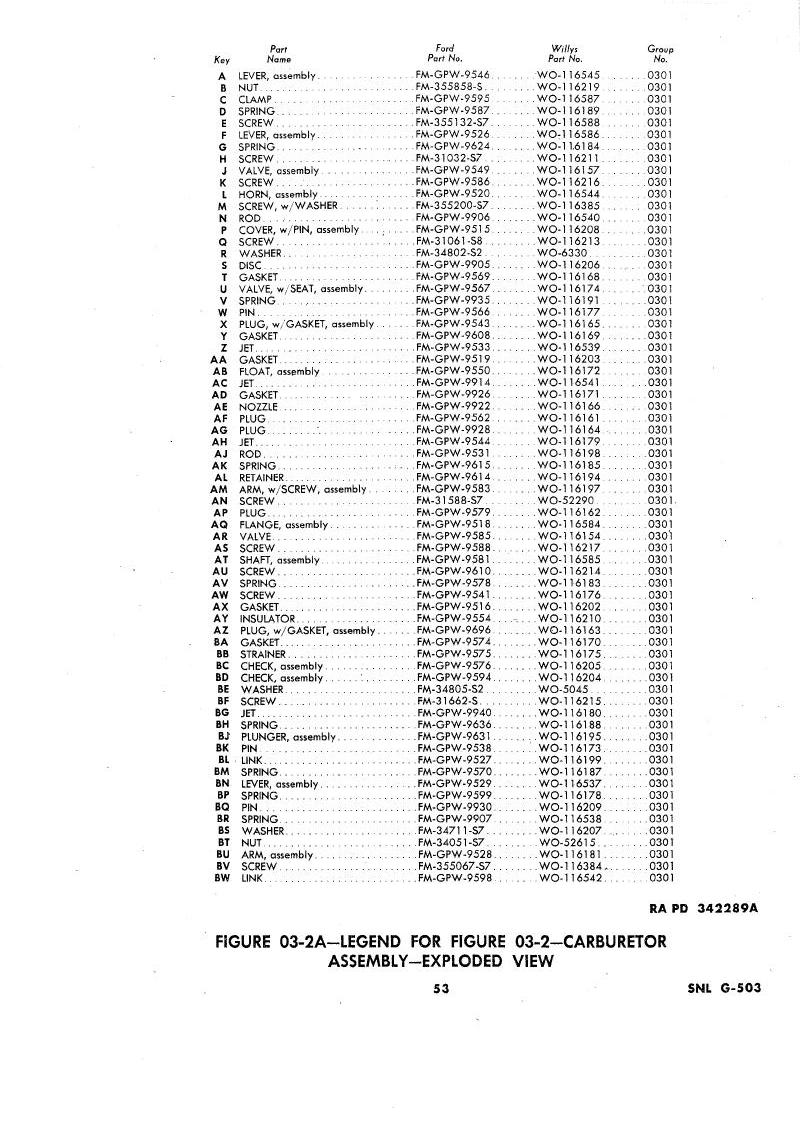

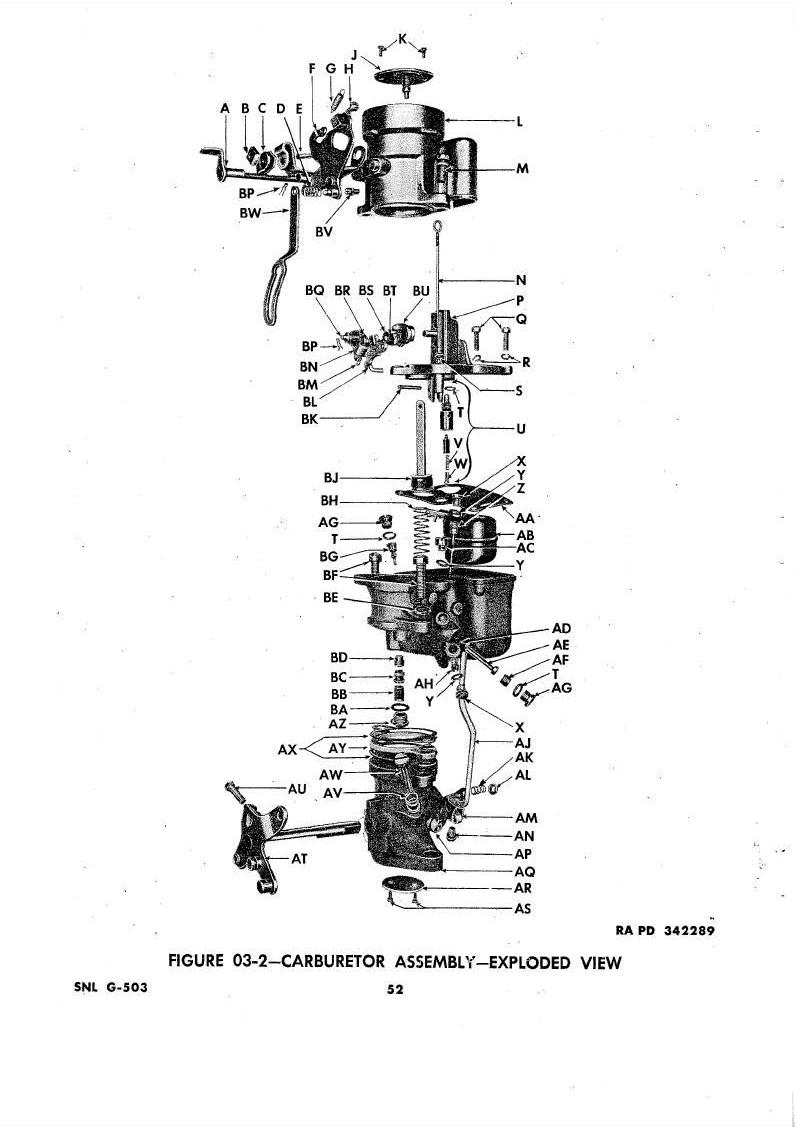

El Manual de Partes de Febrero de 1945, solo nombra al 539S
Las datos de la planilla de Claude Pons , se refieren a la fecha de fabricacion del carburador, no del jeep.
El 698S también lo tiene como utilizado en los MB/GPW ... pero no aclara si salian con el 698S de fabrica ó de reemplazo...

[vladimirsinisi]

Ahora si!! Gracias Mariano se me superponian las fechas con lo de Claudio, a buscar un 539 espero no ganar el 698 jajaja

[vladimirsinisi]

Hola chicos,
Gane el 698S con el 407 estampado! Sino consigo un 539 le pondre este

[vladimirsinisi]

como lo ven?


http://www.ebay.com/itm/250984192980?ss ... 1497.l2649

[m606paz]

Un espectaculo!!

Felicitaciones por la compra!

[vladimirsinisi]

gracias Mariano,
pero no es el que corresponde a mi jeep

[vladimirsinisi]

gente me llego el carburador,
creo que voy a tener que desarmarlo, fue arenado y tiene resto del abrasivo tambien noto que la pieza WO-116154 esta trabada es fija o se mueve??
mañana paso detalle de los marcajes ya que me parece que tiene piezas de 539s

[m606paz]

Vladimir

Se mueve cuando aceleras , proba de echarle WD40!!
