Fechas , Detalles y Diferencias de la T-84

Notapor m606paz » 15 Abr 2011, 08:02

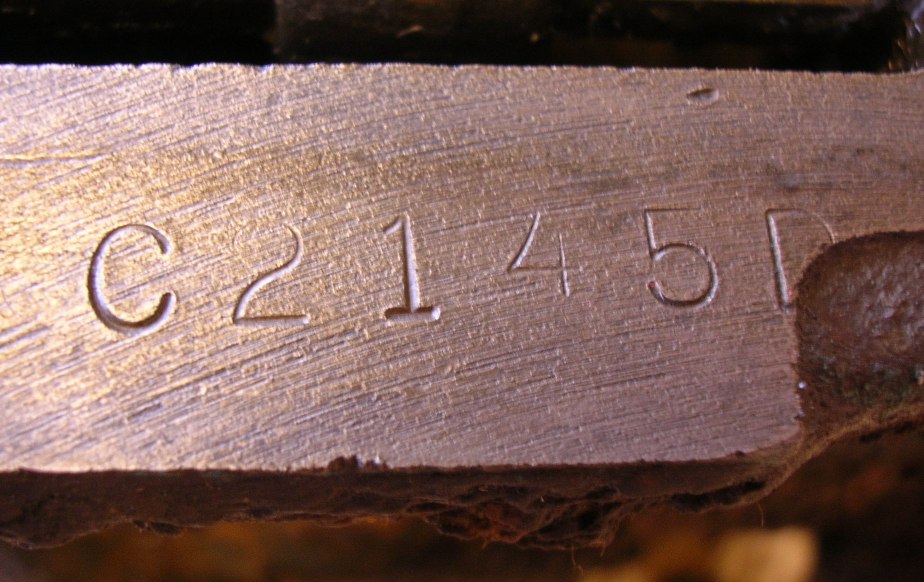

Cada caja de cambio tiene estampada una fecha de produccion.

El mes se identifica con una letra. A=Enero ; F=Febrero : M=Diciembre

Imagen

Marzo , 21 , 1945

A veces hay otra letra al final , pero no han podido averiguar a que se refiere.

Imagen

Diciembre , 10 ,1941

Imagen

Noviembre . 17 , 1944

Saludos :wink:
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
1944 Ariel WNG
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 16315
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 1140
Gracias recibidas: 450

Notapor vladimirsinisi » 15 Abr 2011, 12:06

en los 2 casos aparece la misma letra al final "D" que significara???
vladimirsinisi

Mensajes: 3954
Registrado: 14 Feb 2011, 18:40
Ubicación: LA PLATA
Gracias dadas: 84
Gracias recibidas: 142

Notapor vladimirsinisi » 15 Abr 2011, 14:16

Significara fecha? muy obvio no? tiene que ser otra cosa pero como descubrirlo si A= enero :shock:
vladimirsinisi

Mensajes: 3954
Registrado: 14 Feb 2011, 18:40
Ubicación: LA PLATA
Gracias dadas: 84
Gracias recibidas: 142

Notapor vladimirsinisi » 15 Abr 2011, 14:32

encontre esto, fijate al final de la hoja,
si bien no creo que corresponda a este caso pero deben haber usado la misma logica para decir que D = vehiculos 3/4 ton.

Imagen
vladimirsinisi

Mensajes: 3954
Registrado: 14 Feb 2011, 18:40
Ubicación: LA PLATA
Gracias dadas: 84
Gracias recibidas: 142

Notapor m606paz » 15 Abr 2011, 15:59

Vladimir

El jeep es un vehiculo 1/4 ton.

Tal vez cada automotriz a tenido diferentes formas de catalogar ó fechar sus piezas.

El articulo se refiero a partes utilizadas por Ford. Fijate que en el manual de partes encontrarás la misma pieza pero willys la numera de una forma y ford de otra. A veces coinciden.

Saludos :wink:
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
1944 Ariel WNG
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 16315
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 1140
Gracias recibidas: 450

Notapor vladimirsinisi » 15 Abr 2011, 16:07

si si, sabia que era de 1/4ton, lo que quise expresar es que seguramente la letra D sea una referencia para clasificar.
La letra D en las T84 aparece indistintamente al fabricante? o en algunas si y otras no?
vladimirsinisi

Mensajes: 3954
Registrado: 14 Feb 2011, 18:40
Ubicación: LA PLATA
Gracias dadas: 84
Gracias recibidas: 142

Notapor m606paz » 15 Abr 2011, 17:49

Hay muchas preguntas en G503 sobre la letra "D" pero ninguna respuesta.

Esta es de GPW con la letra D

a.b. escribió:Kent,

Imagen
The Ford tranny does have the triangle casting mark with the FF sitting back to back.
Imagen
Date stamp on the Ford tranny is aug.1st. 1944
Imagen


Las dos eFes en el triangulo corresponderia a la Fairmount Foundry
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
1944 Ariel WNG
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 16315
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 1140
Gracias recibidas: 450

Notapor m606paz » 16 Abr 2011, 21:43

Esta es la carcaza que voy a usar en el MB DOD Marzo 19, 1945

Imagen

Imagen

Imagen

March 1 , 1945
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
1944 Ariel WNG
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 16315
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 1140
Gracias recibidas: 450

Notapor vladimirsinisi » 16 Abr 2011, 22:56

Que buena!!

puede ser que tenga unas marcas en los extremos superiores a los dos lados una letra B o estoy viendo mal?
vladimirsinisi

Mensajes: 3954
Registrado: 14 Feb 2011, 18:40
Ubicación: LA PLATA
Gracias dadas: 84
Gracias recibidas: 142

Notapor m606paz » 16 Abr 2011, 23:01

Si, es una B...pero para que la estamparon....... :roll: ni idea!!

Esta es otra carcaza...pero sin fecha...

Imagen

Imagen

Imagen
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
1944 Ariel WNG
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 16315
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 1140
Gracias recibidas: 450

Notapor m606paz » 18 Abr 2011, 09:39

En G503 el Pope Tom, escribio con respecto a las Cajas de los GPW..


Tom Wolboldt escribió:Hi Group,

I am starting a listing here of the different GPW transmission cases by style, maker, and dates used. Please add photos if you have them. I will keep updating this post so the main data is in one place.

1 - GPW case with fill and drain holes on the right side.
--------GPW 7006 in line over script F on left side.
2 - GPW case with fill and drain holes on the left side but undrilled plug castings bosses are still on right side.
-------GPW 7006 in line on the right side.
-------GPW over 7006 on right side, No markings on left side, Back to back 'Fs' in a triangle, ' 1 ' , Cast date 6 - 22, Assy. date Aug. 1, 44.
3 - GPW case with fill and drain holes on the left side but no plug castings on the right side.
-------GPW 7006 on left side.
-------Can be a Ford GPW Warner Gear Transmission ( these have a Date Code on top lip ).
4 - GPW case with raised fill plug on left side ( H cast on case ).


Y con respecto a la ultima caja, sin fecha estampada, escribio esto:

Tom Wolboldt escribió:Hello Luis,

The transmission case in your second set of photos is an early type right hand fill. All GPW right hand fill cases were cast and assembled by Ford whom did not assembly date their in house assembled transmissions. I do not know what the " S " stamp means.


Saludos :wink:
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
1944 Ariel WNG
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 16315
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 1140
Gracias recibidas: 450

Notapor m606paz » 21 Abr 2011, 13:02

Otra carcaza

Imagen

Imagen

Imagen

Sin fecha tambien..
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
1944 Ariel WNG
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 16315
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 1140
Gracias recibidas: 450

Notapor vladimirsinisi » 21 Abr 2011, 14:10

Mariano esta ultima es como la que compre yo me parece
vladimirsinisi

Mensajes: 3954
Registrado: 14 Feb 2011, 18:40
Ubicación: LA PLATA
Gracias dadas: 84
Gracias recibidas: 142

Notapor MB43 » 26 Abr 2011, 13:41

Esta es la carcaza que vino originalmente en mi jeep en la última foto se puede ver un número 3 en el interior , no encontré ninguna otra marca o fecha mas que la F y el gpw 7006.
Saludos
Imagen
Imagen
Imagen
Imagen
Daniel
Socio n°3
Avatar de Usuario
MB43

Mensajes: 557
Registrado: 01 May 2009, 23:11
Ubicación: Buenos Aires
Gracias dadas: 0
Gracias recibidas: 2

Notapor m606paz » 01 May 2011, 09:52

Gracias Dany! :wink:

Aca les dejo fotos de una carcaza Willys

Imagen

Imagen

Abril 14,1945

Imagen

Saludos :wink:
Mariano Paz
Socio n°27
1967 M606
1952 M100 Trailer
1944 Ariel WNG
LU4ALM
Avatar de Usuario
m606paz

Mensajes: 16315
Registrado: 16 Abr 2009, 17:33
Ubicación: Berazategui, Buenos Aires
Gracias dadas: 1140
Gracias recibidas: 450
